Принцип работы турбинного расходомера

Принцип работы жидкостного турбинного расходомера заключается в том, что жидкость протекает через корпус датчика. Поскольку лопасти рабочего колеса имеют определенный угол с направлением потока, импульсная сила жидкости вызывает появление у лопастей вращательного момента. После преодоления момента трения и сопротивления жидкости лопасти вращаются. Стабильный. При определенных условиях скорость вращения пропорциональна скорости потока. Поскольку лезвие обладает магнитной проницаемостью, оно находится в магнитном поле детектора сигнала (состоящего из стали и катушки с постоянным постоянным магнитом). Вращающееся лезвие перерезает магнитную силовую линию и периодически меняет магнитный поток катушки, так что два конца катушки индуцируют электрический импульсный сигнал, а сигнал усиливается и формируется усилителем для формирования непрерывной прямоугольной импульсной волны с определенную амплитуду, которая может быть передана на дисплейный прибор удаленно для отображения мгновенного расхода и совокупного расхода жидкости. количество. В определенном диапазоне расхода частота импульсов f пропорциональна мгновенному расходу Q жидкости, протекающей через датчик, и уравнение расхода имеет вид: Q=3600×f/k; где:

f — частота импульсов [Гц];

k — коэффициент измерения [1/м3] датчика, указанный в калибровочном листе. Если единица измерения [1/L]

Q — мгновенный расход жидкости (в рабочем состоянии) [м3/ч];

3600 — коэффициент пересчета. тот

Коэффициент прибора каждого датчика указывается в сертификате проверки производителем, а значение k устанавливается в соответствующем приборе с дисплеем для отображения мгновенного расхода и совокупного значения.

Область применения

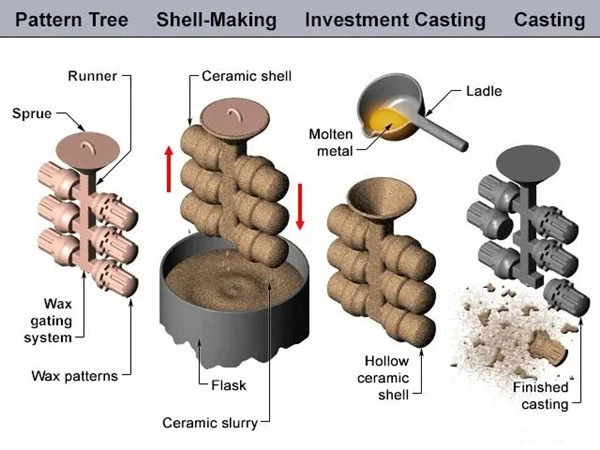

Жидкостный турбинный расходомер представляет собой прецизионный прибор для измерения расхода, который можно использовать для измерения расхода и общего количества жидкости при использовании соответствующего устройства суммирования расхода. Рабочее колесо корпуса расходомера, отлитое по выплавляемым моделям, широко используется в системах измерения и управления в нефтяной, химической промышленности, металлургии, научных исследованиях и других областях. Турбинные счетчики жидкости, оснащенные санитарной арматурой, могут использоваться в фармацевтической промышленности.

Преимущества турбинного расходомера

1. Потеря давления невелика, рабочее колесо имеет антикоррозийную функцию;

2. Используя передовую однокристальную микрокомпьютерную технологию со сверхнизким энергопотреблением, вся машина обладает мощными функциями, низким энергопотреблением и превосходной производительностью;

3. Интеллектуальный дисплей расхода с функцией компенсации нелинейной точности. Точность пересмотренной формулы лучше ±0,02 процента;

4. Коэффициент прибора можно установить онлайн с помощью кнопки и отобразить на ЖК-экране. ЖК-экран интуитивно понятен и четок, а также отличается высокой надежностью;

5. EEPROM используется для защиты от сбоя питания совокупного расхода и коэффициента прибора, а время защиты составляет более 10 лет;

6. Используйте высокопроизводительный центральный процессор MCU для завершения сбора, обработки данных, отображения вывода, совокупного потока и мгновенного потока;

7. Реализация удобного человеко-машинного интерфейса с экранным отображением и передачей данных в виде стандарта 485;

8. Крыльчатка корпуса расходомера, отлитая по выплавляемым моделям, использует полностью защищенный твердым сплавом (карбид вольфрама) консольный подшипник балки, который объединяет вращающийся подшипник и нажимной подшипник, что значительно увеличивает срок службы подшипника и может работать в среде с небольшое количество осадка и грязи;

9. Конструкция изготовлена ​​полностью из нержавеющей стали 1Cr18Ni9Ti (турбина изготовлена ​​из стали 2Cr13) и имеет хорошие антикоррозионные характеристики;

10. Он прост в обслуживании, имеет саморегулирующуюся конструкцию, небольшой и легкий, имеет простую конструкцию и может быть собран и разобран за короткое время;

11. Внутренняя очистка проста;

12. Сильная антимагнитная помехоустойчивость и вибрационная способность, надежная работа и длительный срок службы;

13. Нижний предел расхода низок, а диапазон измерения широк;

14. ЖК-дисплей на месте установки четкий и интуитивно понятный, низкое энергопотребление, источник питания от литиевой батареи 3 В может работать непрерывно более 5 лет;

15. Коррозионная стойкость, подходит для растворов кислот и щелочей.
